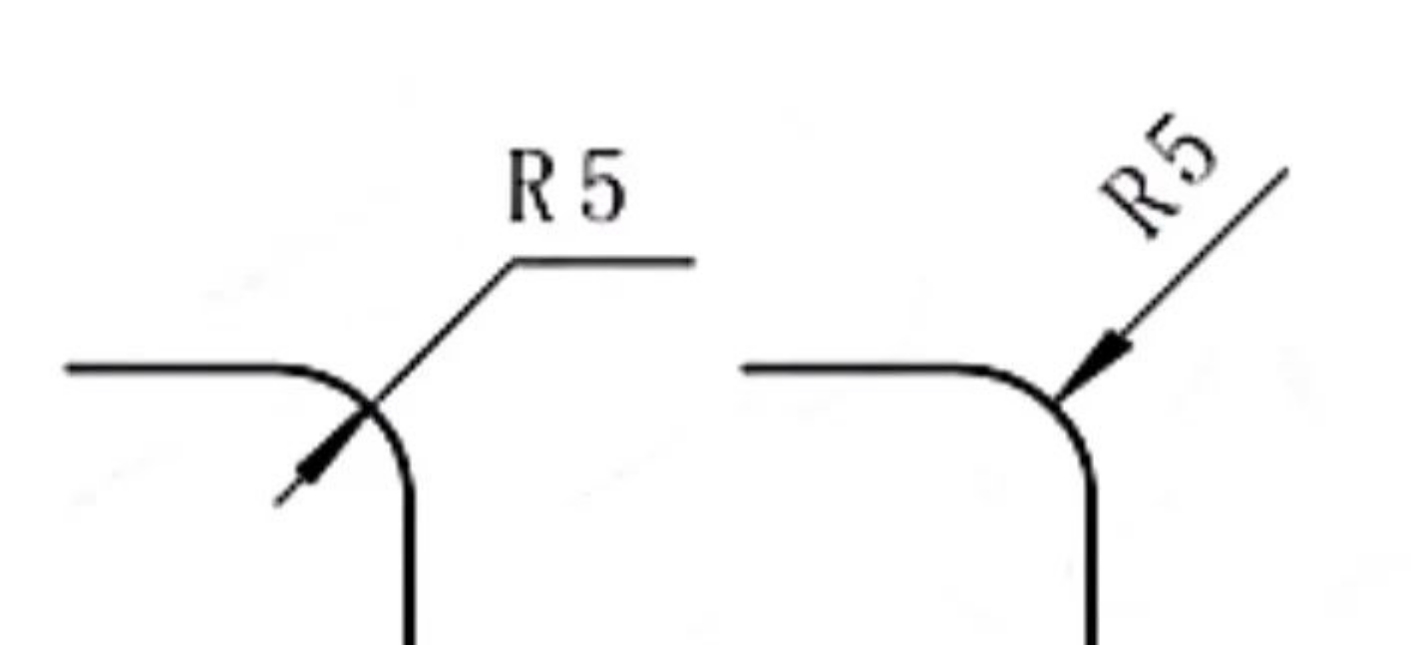

R角，，，， ，顾名思义就是指圆弧角。。。。 。。。。在零件结构中R角无处不在，，，， ，分为内圆弧角或外圆弧角。。。。 。。。。在图纸上用R+数字表示，，，， ，如R5表示半径为5的圆弧角。。。。 。。。。如下图：左侧为内圆弧角标注，，，， ，右侧为外圆弧角标注
小小的R角是不是可有可无呢？？ ？？？ ？？？实则不是，，，， ，在实践中，，，， ，经常唬�； ；；嵋蛭鍪覴角，，，， ，出现很多"事故"。。。。 。。。。那我们总结下R角有哪些作用：
1、机加工件减少应力集中，，，， ，避免断裂等失效。。。。 。。。。在机加工零件设计中，，，， ，台阶轴每个台阶根部的R角可以有效减少应力集中现象，，，， ，提高零件的强度和使用寿命。。。。 。。。。例如：
①悬臂轴R角替代倒角或退刀槽，，，， ，提高轴的强度。。。。 。。。。

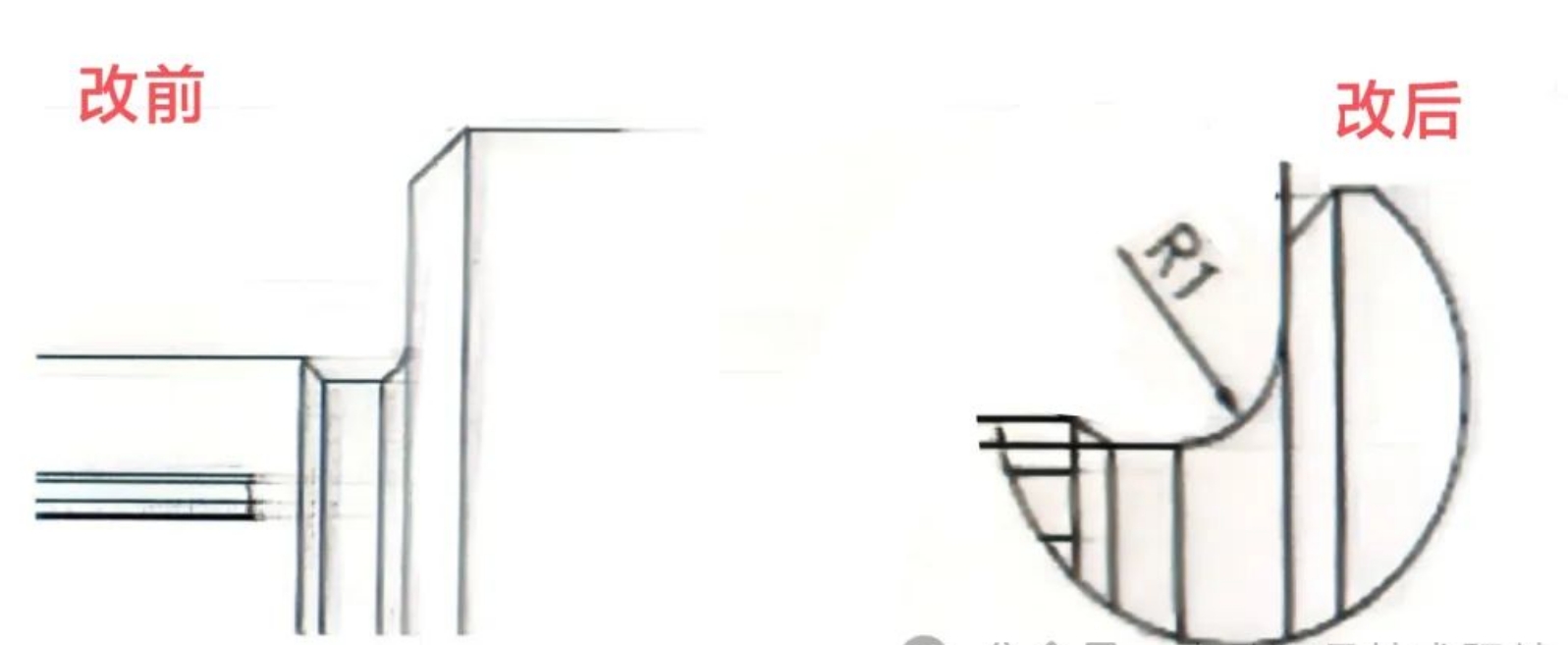

示例1：R角替代退刀槽(大R角不影响装配)
示例2：R角替代倒角(大R角影响装配)

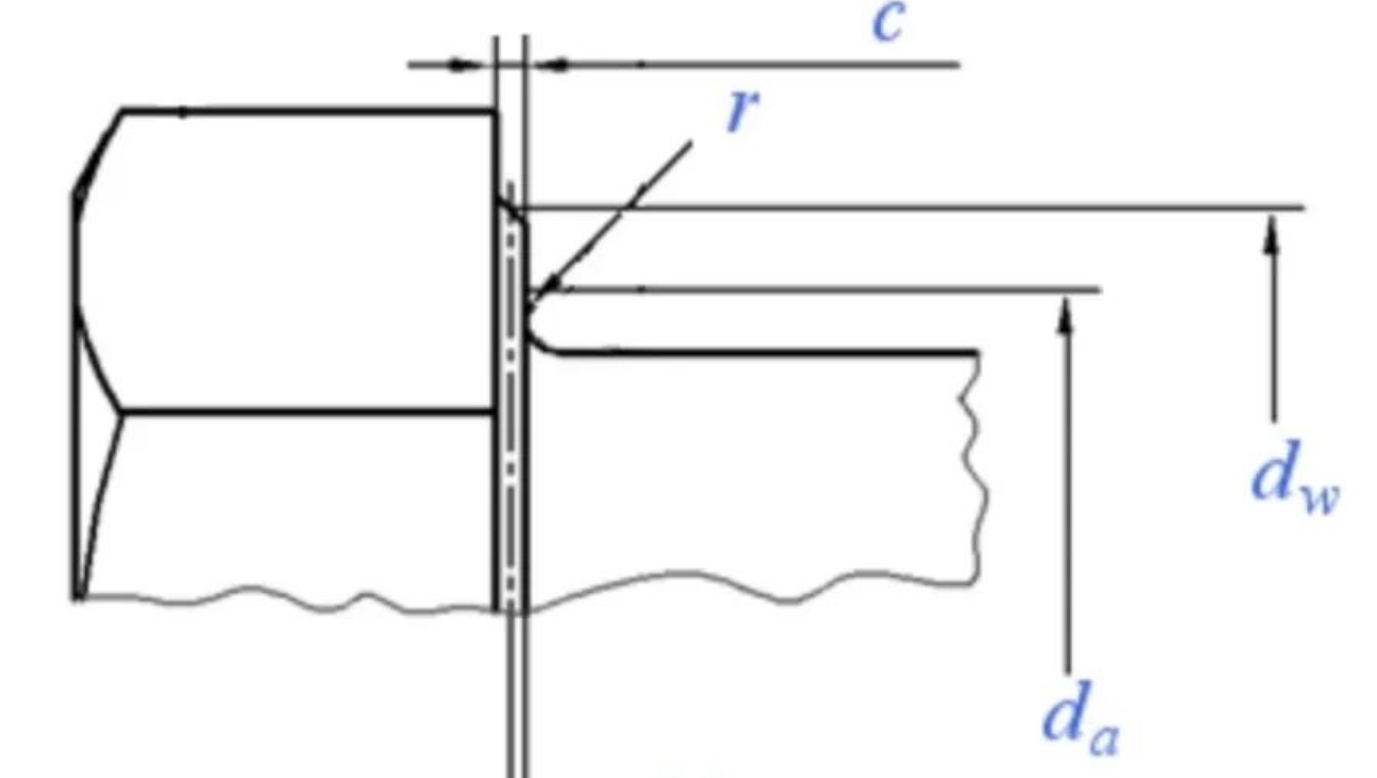

②螺栓头根部圆角，，，， ，提高螺栓强度。。。。 。。。。依据GB-T 5782-2000《六角头螺栓》，，，， ，以M5螺栓为例，，，， ，图中r角***小值规定为0.2mm。。。。 。。。。
如果是在紧固连接中，，，， ，此处R角是除了螺纹***牙之外的***大应力集中点，，，， ，如果按照标准设计成0.2mm，，，， ，存在较大强度风险。。。。 。。。。通常此处R角要尽可能的大一些，，，， ，利于提高螺栓的强度。。。。 。。。。

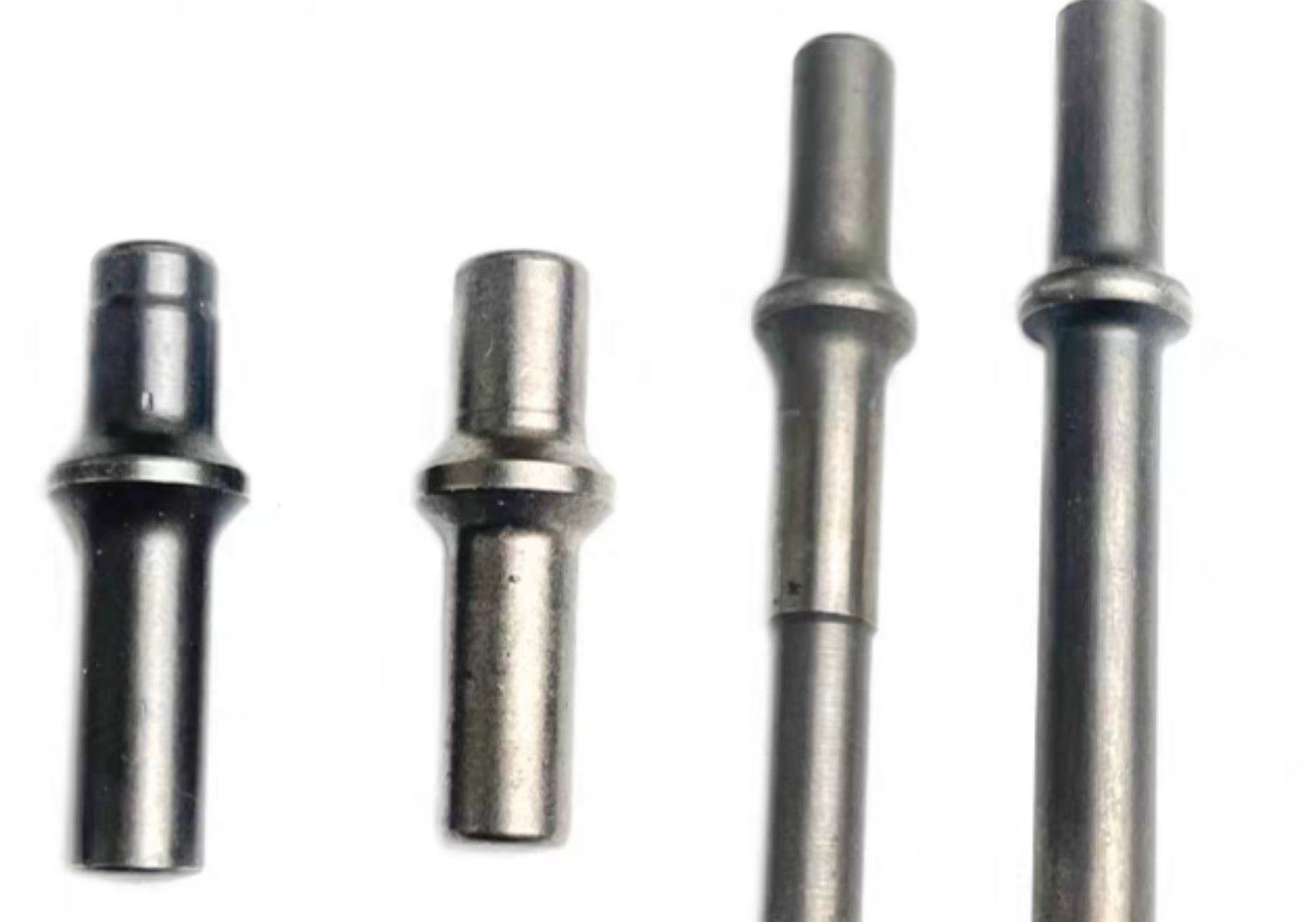

③轴端部加工R角，，，， ，可以去除毛刺，，，， ，使零件边缘更加光滑，，，， ，提高加工精度和装配质量。。。。 。。。。例如螺钉头均有圆角，，，， ，方便套筒安装；；； ；；机加工零件轴肩圆角处理等。。。。 。。。。下图为电锤撞杆：
2、塑料件提高注塑流动性和筋板强度。。。。 。。。。塑料件模具增加R角，，，， ，提高可以提高注塑材料的流动性，，，， ，减少气泡产生，，，， ，也有助于模具的脱模，，，， ，提高产品的外观质量，，，， ，同时也增加内部筋板的强度。。。。 。。。。例如：
①螺钉柱及加强筋板根部圆角，，，， ，提高强度。。。。 。。。。特别是使用一些强度较低的材料，，，， ，如PP，，，， ，更需要注意。。。。 。。。。通常情况内圆角R≤0.3t(t为壁厚)，，，， ，应力集中明显；；； ；；内圆角R≥0.8t，，，， ，基本无应力集中。。。。 。。。。

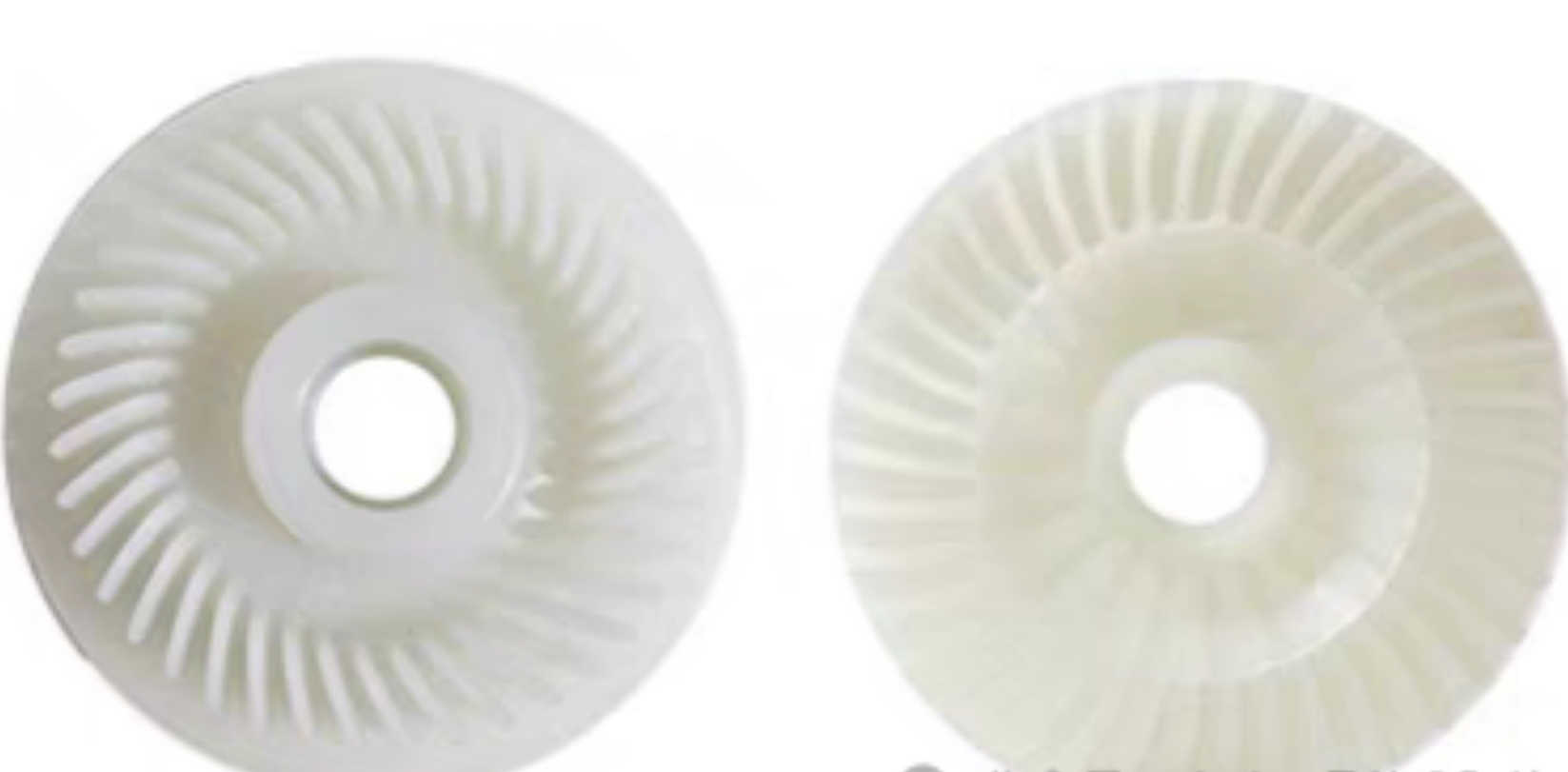

②风扇叶片根部增加R角，，，， ，提高强度。。。。 。。。。如下图：

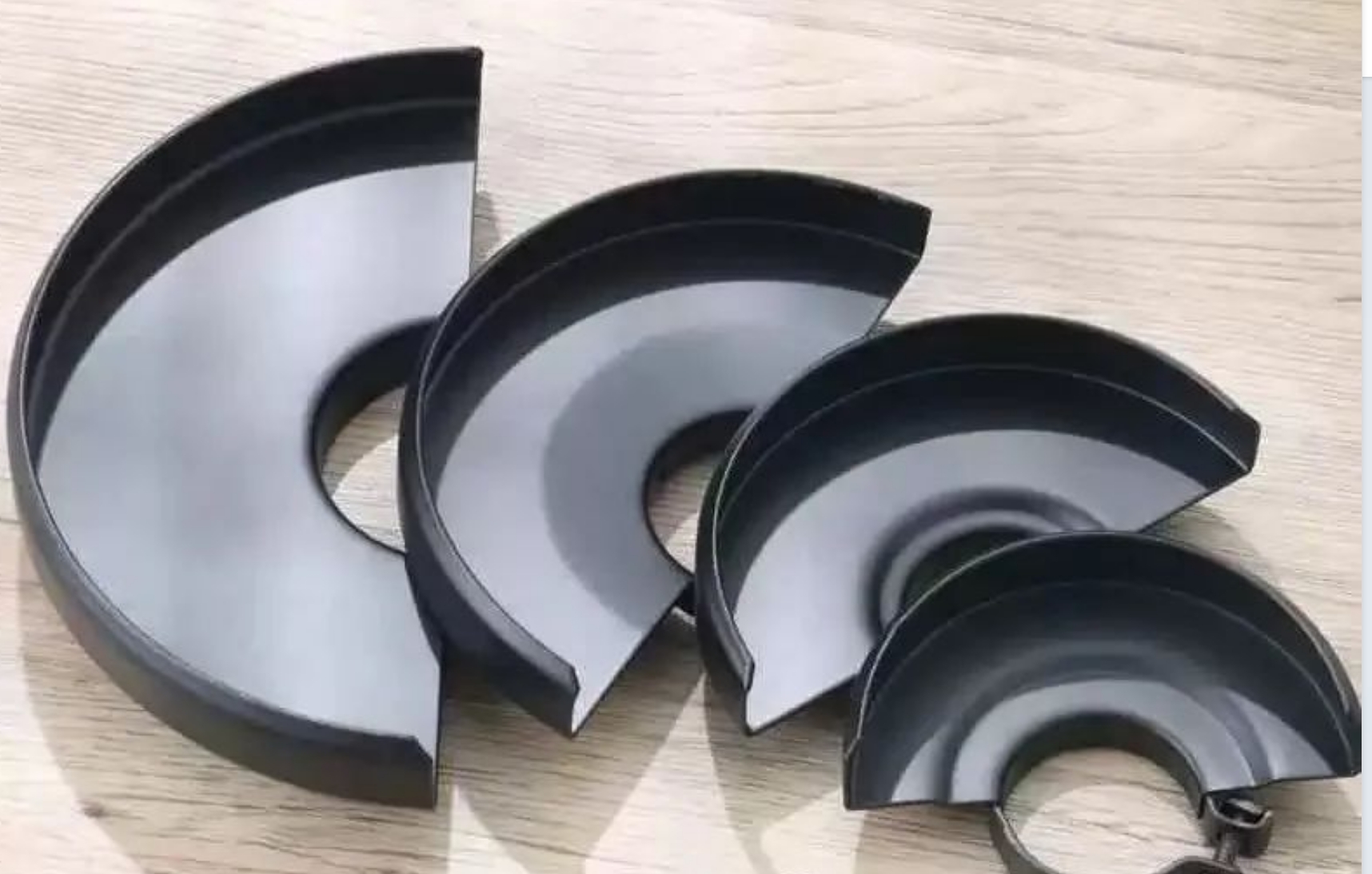

3、冲压件成型，，，， ，需要R角过渡，，，， ，提升冲压的工艺性和模具寿命。。。。 。。。。如下为角磨冲压护罩，，，， ，折弯处均圆角处理：
1、产品设计增加R角，，，， ，能提升产品美观度、人机舒适性和安全性。。。。 。。。。例如：
①产品外观可触碰的零件，，，， ，一般都R角处理，，，， ，即美观又增强用户触碰感；；； ；；一些产品的把手设计大R角处理，，，， ，提升用户操作手感。。。。 。。。。
②产品安全规范需求。。。。 。。。。在一些需要符合安全规范的设计中，，，， ，如过线孔、卡线槽等，，，， ，R角的设计可以避免锋利的锐角，，，， ，防止刮手等安全事故。。。。 。。。。
通过上述介绍，，，， ，R角的作用不小。。。。 。。。。R角设计时还需要注意以下几点：
①在设计壁厚类产品时，，，， ，保持R角一致，，，， ，确保壁厚均匀，，，， ，提升整体结构稳定性；；； ；；
②R角的大小，，，， ，有些场景是越大越好，，，， ，但同时需要考虑装配空间，，，， ，避免本应该是面接触却是R角处线接触；；； ；；
③R角处的粗糙度有些场景需要管控，，，， ，如外圆弧角，，，， ，有些是密封橡胶件的装配导向，，，， ，粗糙度差会损伤密封件；；； ；；
④塑料件结构中，，，， ，除了必要的R角(螺钉柱根部、加强筋根部和卡线槽等)，，，， ，过多的R角会增加模具加工的复杂性和成本；；； ；；
总之，，，， ，"小小"的R角的作用不可忽视。。。。 。。。。通过合理设计和应用R角，，，， ，可以显著提升产品的性能、外观和安全性，，，， ，同时也有助于提高生产效率和降低成本。。。。 。。。。
