干货!变压器铜排的作用及选择大全!

发布时间：2021-04-14点击：4934

一、变压器铜排作用及选择?

二、制定变压器铜排选择规范的目的?

为减少设计人员在选择铜排时出现选择不合理、与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况，，，，，，，，方便生产施工，，，，，，，，特制定本设计规范。。。。。。

三、变压器铜排选择原则?

1、满足载流量要求;

2、变压器对应额定电流按照1.1倍过载系数考虑;

3、满足安全距离，，，，，，，，与元器件排头适配;

4、满足动热稳定性。。。。。。

四、变压器铜排选择的注意事项?

铜排的选择不能只是考虑载流量它还要考虑***大短路电流的大小，，，，，，，，也就是考虑选择某规格铜排后，，，，，，，，***远方出现短路时短路电流的大小，，，，，，，，从而配套相应大小的�；；；；；�(也就是保险丝或继电�；；；；；な荡笮�)。。。。。。

五、变压器铜排作用及选择?

1、变压器铜排作用:

变压器铜排是一种电阻极小的导体，，，，，，，，用作要求供给大电流的导线，，，，，，，，变压器铜排安装在变压器的低压侧至受电柜或与电容器柜、配电柜之间的电源联络。。。。。。

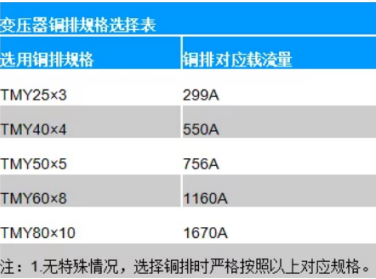

2、变压器铜排选择:

(1)低压隔离开关上下接头连接铜排规定(需要考虑低压主进开关的容量和隔离开关所带负荷的总容量，，，，，，，，若两者皆很小，，，，，，，，且仍用的较大的隔离开关，，，，，，，，可做出适当调整):

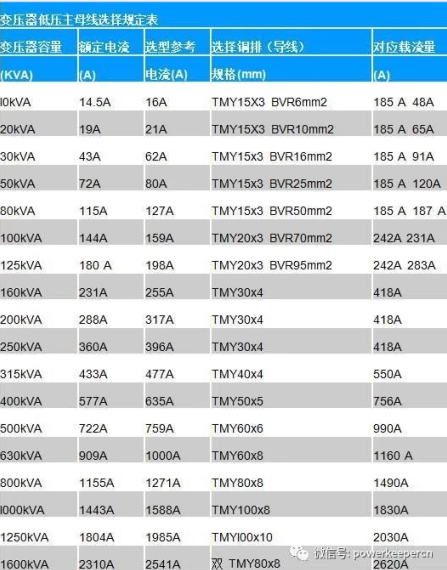

（2）变压器低压主母线选择规定(客户特殊要求除外):

在选择铜排时还应根据板型接头、相间距离等相关尺寸进行选择!(50kVA以下的变压器可以考虑使用电缆，，，，，，，，尽量不要使用铜排。。。。。。)

(3)低压断路器铜排选择规定:

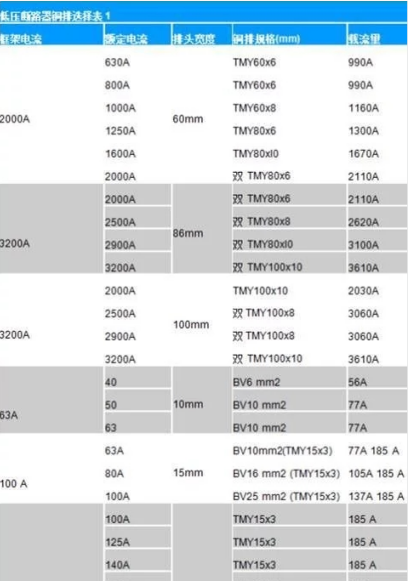

①低压断路器铜排选择表1:

②低压断路器铜排选择表2:

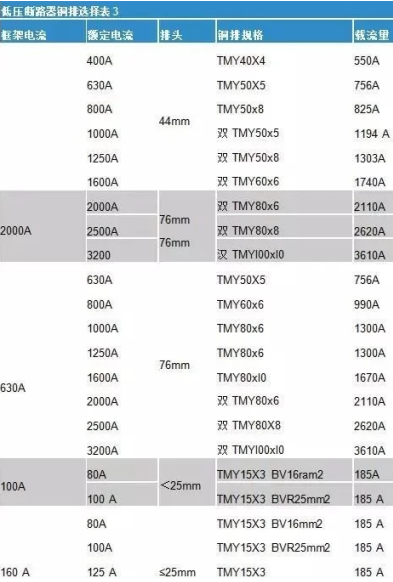

③低压断路器铜排选择表3:

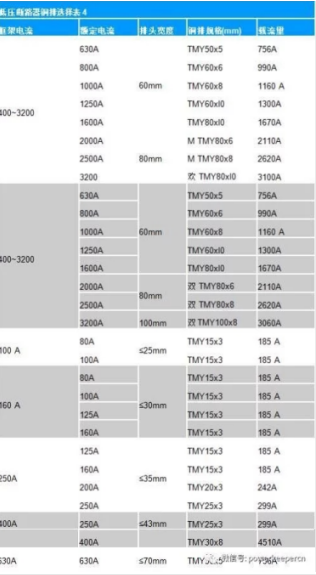

④低压断路器铜排选择表4:

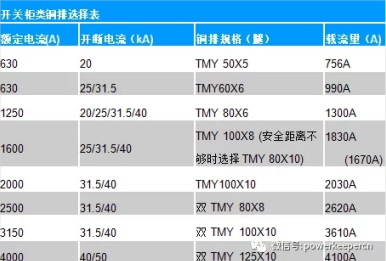

（2）开关柜类铜排选用规定:

(5)10kV、35kV箱变铜排选用参照表:

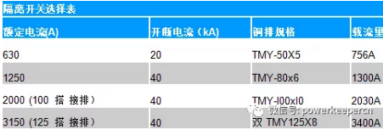

①隔离开关选择表:

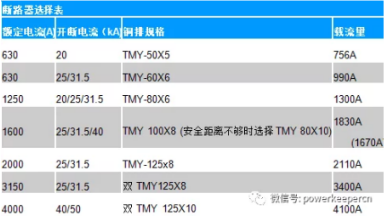

②断路器选择表:
